光伏電纜2PfG 1169/08.2007 (PV1-F)應用
本產品適用于極端氣候條件下，各室內室外太陽能光伏系統電路連接。
光伏電纜2PfG 1169/08.2007 (PV1-F)標準
2PfG 1169/08.2007 (PV1-F)

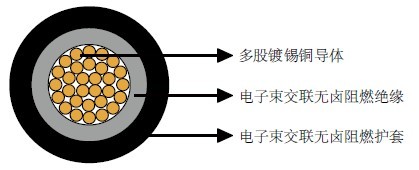

光伏電纜2PfG 1169/08.2007 (PV1-F)結構
導體: 符合 DIN VDE 0295 and IEC 60228 Class 5的絞合鍍錫銅導線
絕緣: 電子束交聯，低煙無鹵阻燃復合物
護套: 電子束交聯，低煙無鹵阻燃復合物, 黑色
光伏電纜2PfG 1169/08.2007 (PV1-F)電氣性能
額定電壓 U0/U: 0.6/1 kV AC; 0.9/1.5 kV DC
****允許交流電電壓: 1.8 kV DC (導體/導體,無接地系統, 電路無負荷時)
絕緣電阻: 1000 MΩ-km
火花試驗: 6000 Vac (8400 Vdc)
能耐電壓: 6500 Vac for 5 min
光伏電纜2PfG 1169/08.2007 (PV1-F)熱性能
室內溫度: -40℃ ~ +90℃
導體的****溫度: IEC/EN 60216-1 120℃ (20000h)
短路溫度: 200℃/5 s
耐熱性試驗: EN 60216-2 (溫度為 +120° C)
高溫壓力試驗: EN 60811-3-1
耐濕熱: EN60068-2-78， 85% 濕度
光伏電纜2PfG 1169/08.2007 (PV1-F)機械性能
*小彎曲半徑: 4×OD (fixed), 5×OD (flexing)
動態滲透: 2 PfG 1169/08.2007 附錄 F
槽傳播: 2 PfG 1169/08.2007 附錄 G
拉伸強度以及絕緣層和護套的延伸率: EN 60811
預期使用壽命: 25 年
光伏電纜2PfG 1169/08.2007 (PV1-F)化學性能
耐臭氧: EN 50396 part 8.1.3 方法B
耐風化和紫外線: HD 605/A1
耐氨
良好的耐油和耐化學腐蝕
良好的耐磨損和耐老化性能
耐酸堿: 按照 EN 60811-2-1 (草酸&氫氧化鈉)
光伏電纜2PfG 1169/08.2007 (PV1-F)EC指標
該電纜符合歐洲標準中的CE 2006/95/EC（低壓規定）和RoHS 2002/95/EC（限制使用有害物質的相關規定）
光伏電纜2PfG 1169/08.2007 (PV1-F)防火性能
EN 50265-2-1, IEC 60332-1, VDE 0482-332-1-2, DIN EN 60332-1-2規定的阻燃性能
IEC 61034, EN 50268規定的低煙性能
EN 50267-2-1, IEC 60754-1規定的無鹵性能
EN 50267-2-2, IEC 60754-2規定的低腐蝕性氣體
光伏電纜2PfG 1169/08.2007 (PV1-F)規格和尺寸
|
芯數&標稱截面積 |
股數/線纜
直徑 |
標稱導體直徑 |
標稱絕緣厚度 |
標稱護套厚度 |
標稱外徑 |
標稱重量 |
| No. ×mm2 |
- |
mm |
mm |
mm |
mm |
kg/km |
|
1×1.5 |
30/0.25 |
1.58 |
1.14 |
0.82 |
5.4 |
52 |
|
1×2.5 |
50/0.25 |
2.04 |
1.14 |
0.82 |
5.8 |
67 |
|
1×4.0 |
56/0.30 |
2.59 |
1.14 |
0.82 |
6.4 |
87 |
|
1×6.0 |
84/0.30 |
3.17 |
1.14 |
0.82 |
7.0 |
113 |
|
1×10 |
78/0.40 |
4.07 |
1.52 |
0.82 |
8.6 |
178 |
|
1×16 |
128/0.40 |
5.22 |
1.52 |
0.82 |
9.8 |
254 |
|
1×25 |
199/0.40 |
6.51 |
1.52 |
0.82 |
11.1 |
363 |
|
1×35 |
279/0.40 |
7.71 |
1.52 |
0.82 |
12.3 |
473 |
載流容量
|
導體截面積 |
AWG |
20℃時****導體電阻 |
載流容量 |
|
暴露在空氣中的單
根電纜 |
暴露在表面的單根
電纜 |
暴露在表面的數根
相鄰電纜 |
|
mm2 |
- |
Ω |
A |
A |
A |
|
1.5 |
16 |
13.7 |
30 |
29 |
24 |
|
2.5 |
14 |
8.21 |
41 |
39 |
33 |
|
4 |
12 |
5.09 |
55 |
52 |
44 |
|
6 |
10 |
3.39 |
70 |
67 |
57 |
|
10 |
8 |
1.95 |
98 |
93 |
79 |
|
16 |
6 |
1.24 |
132 |
125 |
107 |
|
25 |
4 |
0.795 |
176 |
167 |
142 |
|
35 |
2 |
0.565 |
218 |
207 |
176 |
光伏電纜2PfG 1169/08.2007 (PV1-F)背離溫度的變換系數
|
室內溫度 ℃ |
變換系數 |
|
Up to 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
符合IEC60364-5-52標準的減縮系數累計見表 Table B.52-17 |
